温度对碳钢的塑性影响

人们一般认为．温度对金属塑性的影响是，加热温度愈高，金属的塑性就愈好。其实不然，当变形条件相同时，变形金属的化学成分及组织结构不同，温度对塑性的影响也不同。温度对碳素钢塑性的影响曲线叫碳索钢塑性曲线。图1中Ⅰ、Ⅱ、Ⅲ、Ⅳ表示塑性降低区域(凹谷)；1、2、3表示塑性增高的区域(凸峰)。Ⅰ区中钢的塑性很小，在200℃时几乎没有塑性；Ⅱ区（200～400℃）—“蓝脆”区中，钢的强度高而塑性低；Ⅲ区(800～950℃)为相变温度区又称“热脆”区，钢在该区常常是，一个相的塑性较好，另一个相的塑性较差；Ⅳ区接近于钢的熔化温度，钢在该区加热时易发生过热或过烧现象，这时钢的塑性晶低。

图1  冷变形程度对再结晶晶粒度的影响

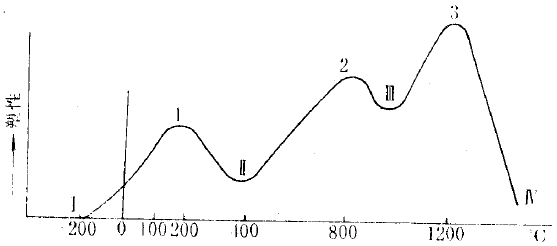

图2 碳塑钢塑性曲线

钢的塑性与温度的关系曲线，在压力加工中具有重要的意义。这个曲线图指出了最有利的加工温度范围，对制定轧钢生产工艺制度十分重要。

由图2可知，碳素钢在冷状态下最有利的压力加工温度范围是100～200℃。在冷加工中钢的加热温度不应超过200℃。碳素钢热加工时的最有利的温度范围是1000～1250℃，终轧温度一般不应低于900℃。
