特征：

1)在横向低倍试片上可以看到带有金属光泽的、与原钢组织不同的金属(图1-a为圆钢低倍试片照片的四分之一)；

2)多在钢锭尾部出现；

3)纵向断口上呈现条状组织(图1-b)；

4)在显微镜下看，金属夹杂处与原组织呈两种不同的组织(图1-c)。

图1-a

图1-b

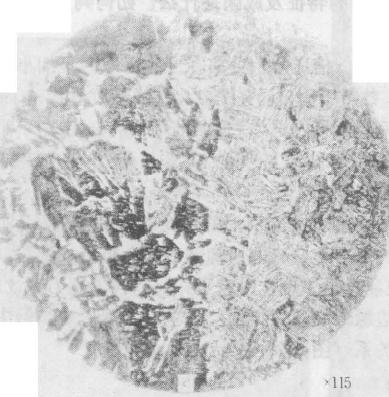

图1-c

成因：

1)冶炼温度低废钢未熔化；

2)出钢槽、钢包中有残钢；

3)钢瘤落入模中；

4)钢锭铁牌、吊环落入模内；

5)其他合金偶然进入钢中。

判定及处理方法：

1)允许分锭盘、分锭、分段复验判定；

2)难以分清者判废或改作次要用途。
